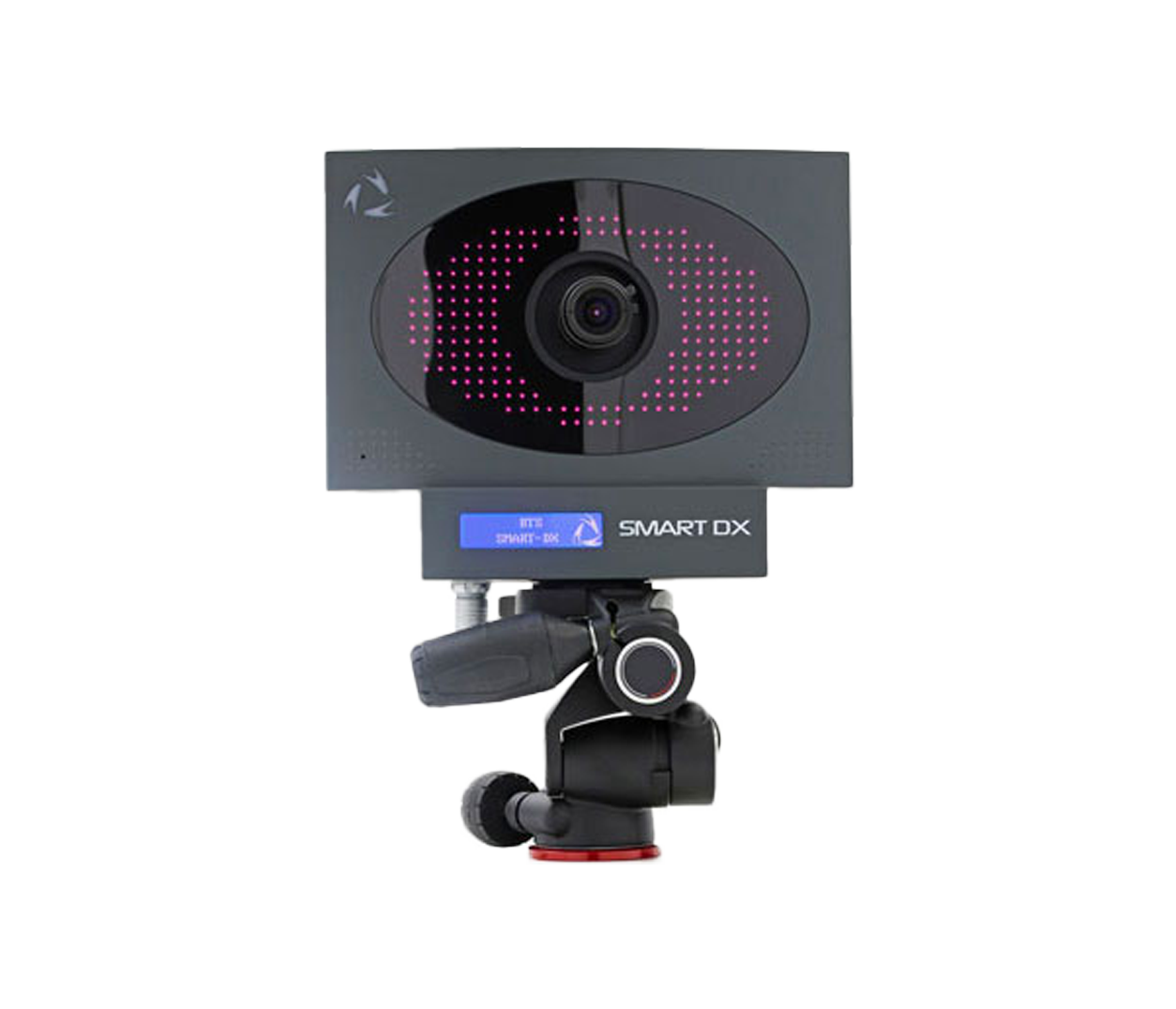

SMART
DX EVO

Telecamere ad alta precisione per l’analisi del movimento

Massima precisione e totale flessibilità per il tuo prossimo progetto di motion capture

Per avere maggiori informazioni

Contattaci

Technical highlights

Accuratezza <100μm

Telecamere digitali fino a 256

Risoluzione fino a 26MP

Crea il sistema ideale per il tuo laboratorio combinando fino a 256 telecamere ad altissime prestazioni. Ogni telecamera è dotata di un’unità di elaborazione dati che consente di creare un’architettura di intelligenza distribuita unica al mondo.
Il sistema di motion capture include la SMART-Suite, un software per la cattura, visualizzazione e processamento dei dati acquisiti. E’ possibile anche aggiungere lo SMART-Analyzer per l’analisi multifattoriale dei dati biomeccanici acquisiti o utilizzare software di terze parti.

Il display touch sul retro delle telecamere facilita il set up del laboratorio, rendendo più agevole le operazioni di messa a fuoco e puntamento. Il sistema rileva inoltre cambiamenti della posizione delle telecamere grazie al giroscopio integrato, fornendo un avviso sul software di necessità di una nuova calibrazione.
Grazie alla calibrazione multivolume, l’area di lavoro può essere la combinazione di volumi differenti, anche non adiacenti tra di loro. Questo permette di utilizzare il sistema anche in presenza di ostacoli all’interno della stanza.

Integrazione totale


SMART-DX EVO è nativamente integrato con tutti i dispositivi che completano il laboratorio di analisi del movimento: pedane di forza, elettromiografo di superficie, sensore inerziale e video camera.

Caratteristiche generali

  • Accuratezza <0.1mm.
  • Integrazione di un numero illimitato di telecamere
  • Modulo di elaborazione con monitor touch integrato in ogni TVC
  • Identificazione automatica dei marker
  • Calibrazione rapida di volumi multipli di dimensioni differenti
  • Nessuna perdita di precisione anche in condizione di illuminazione critica
  • Integrazione nativa con elettromiografi, sensori inerziali, piattaforme di forza, telecamere BTS
  • Integrazione con sistemi di terze parti
  • Software per la valutazione clinica e l’analisi delle performance
  • Software a oggetti per lo sviluppo di protocolli personalizzati
  • Tool di sviluppo

Scheda tecnica

  • Telecamere digitali a infrarossi: Fino a 256 TVC
  • Risoluzione sensore: 2,3Mpixel (EVO2); 5,1Mpixel (EVO5); 9MpixeL (EVO9); 26Mpixel (EVO26)
  • Frequenza di acquisizione alla massima risoluzione: 200fps (EVO2); 100 fps (EVO5); 300fps (EVO9); 150fps (EVO26)
  • Accuratezza: <0,1mm su un volume di 4x3x3m (EVO2-EVO5); <0,1mm su un volume di 6x6x3m (EVO9-EVO26)
  • Pre-processamento: A bordo della telecamera, da microprocessore integrato
  • Interfaccia utente HMI: Modulo di calcolo con schermo touch da 5” 1280 x 720
  • Trasmissione dati: Gigabit Ethernet / WiFi / Bluetooth
